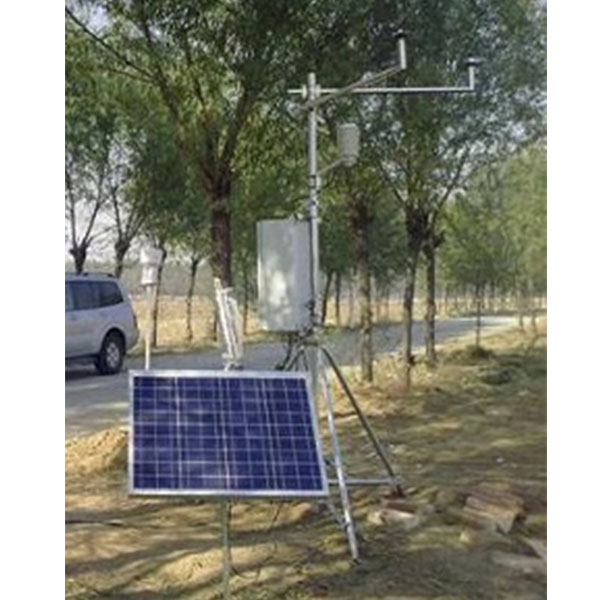

植物生長狀態監測儀通常選定有代表意義的一株或多株植物進行實時監測，常用監測指標包括形態、莖桿生長、果實生長、葉面濕度等；對植物的生理指標進行連續監測是灌溉決策、農業自動化控制、長期定位生態學等領域的科研人員非常希望解決的問題。
系統介紹：植物生長狀態監測儀通常選定有代表意義的一株或多株植物進行實時監測，常用監測指標包括形態、莖桿生長、果實生長、葉面濕度等；對植物的生理指標進行連續監測是灌溉決策、農業自動化控制、長期定位生態學等領域的科研人員非常希望解決的問題。
系統特點：
低功耗、高性價比
自動測量和采集數據，校準信息保存在傳感器內
支持SDI-12通訊協議
可接入在線云平臺，實時查看和下載數據
環氧樹脂密封工藝，防水，耐受惡劣天氣，可在野外長期布設
應用：
估算不同冠層的葉面積指數
估算光截獲量以了解冠層吸收了多少光
估計落葉或一年生植物的物候系統
直接估計落葉冠層或季節性冠層（如一年生草原）的生產力
測量參數：
植被指數NDVI
可擴展測量參數：
植被指數PRI、光合有效輻射、總輻射、UVA、UVB、雨量、風速風向等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
數據采集器 | ||
模擬輸入 | 支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
|
脈沖計數 | 8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
電壓激勵終端 | 2個(VX1, VX2) | |
開關12V | 2個(SW1, SW2) | |
數字I/O | 7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。 | |
通訊端口 | USB Type C 2.0 、RS232 、RS485 | |
輸入限制 | -100 to +2500 mV | |
模擬電壓精確度 | 注：精度規格不包括傳感器或測量影響 0℃至40℃時，±(0.04%的測量值+偏移量) 40℃to +70℃時，±(0.1%的測量值+偏移量) | |
ADC | 24位 | |
供電 | 16~32V（充電輸入，最大充電電流1.1A）直接供電12V | |
實時時鐘精度 | 每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通訊協議 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大掃描頻率 | 10Hz | |
CPU驅動/程序內存 | 50MB | |
內部存儲 | 50M內存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作溫度 | -40° 到+70°C（標準）； | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
總輻射傳感器 | ||
測量參數 | 總輻射 |
|
工作電壓 | 5-24V DC | |
運行電流 | 300ua | |
靈敏度 | 1.2 mV/W m-2 | |
校準因子 | 0.8 W m-2 /mV | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 140 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
風速風向傳感器 | ||
風速傳感器類型 | 固態磁性傳感器 |
|
風向傳感器類型 | 風向標和電位器 | |
風速測量范圍 | 0.5-89m/s | |
風向測量范圍 | 0-360° | |
風速精度 | 1m/s 或者 ±5% | |
風向精度 | ±3° | |
風速分辨率 | 0.1m/s | |
風向分辨率 | 1° | |
尺寸(長x寬x高) | 381 mm x 38 mm x 457 mm | |
重量 | 1.332 | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 |
|
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
空氣溫度、濕度、氣壓傳感器 | ||
輸出 | SDI-12 1.3版本 |
|
溫度測量范圍 | –40-60°C | |
溫度精度 | ± 0.2 °C | |
濕度測量范圍 | 0-100% | |
濕度精度 | ± 2% | |
氣壓測量范圍 | 300-1300 hPa | |
氣壓精度 | ±1 hPa | |
尺寸(直徑x長度) | 22 x 92mm | |
重量 | 26g | |
使用環境溫度 | -40 to 80 °C | |
使用環境濕度 | 0-100% | |
土壤水分溫度電導率傳感器 | ||
測量參數 | 體積含水量 相對介電常數 土壤體積電導率(BEC) 土壤溫度 孔隙水電導率（EC） |
|
測量精度 | 體積含水量：±2% FS 相對介電常數：±2 土壤溫度（5~35℃）：±0.25℃ 土壤溫度（-15~50℃）：±0.5℃ 體積電導率(0 ~ 1000 uS/cm)：±25us/cm 體積電導率(1000 ~ 2500 uS/cm)：±2.5% 體積電導率(2500 ~ 3000 uS/cm)：±5% | |
測量范圍 | 體積含水量：0% ~ 100% 相對介電常數：1 ~ 100 土壤體積電導率：0 ~ 3000 μS/cm 土壤溫度：-40~55℃ 孔隙水電導率（EC）：0 ~ 55000 μS/cm | |
分辨率 | 體積含水量：0.1% 相對介電常數：0.1 土壤體積電導率：1us/cm 土壤溫度：0.1℃ | |
重復性(RMS偏差） | 體積含水量：0.07% 相對介電常數：0.07 土壤體積電導率：3 μS/cm 土壤溫度：0.01℃ | |
物理特性： | ||
尺寸(不含電纜) | 21 cm x 5.3 cm x 2 cm | |
重量(不含電纜) | 105 g | |
電纜重量 | 32.7 g/m | |
材質 | 304不銹鋼，環氧樹脂，ABS塑料 | |
電纜 | 3 根銅導線，22 Ga.，防水和抗紫外線 PVC 護套，總直徑 4.8mm | |
通信協議 | SD1-12版本1.4 | |
直徑生長測量傳感器 | ||
適用于樹桿直徑 | 3-30cm |
|
傳感器測量范圍 | 11mm | |
傳感器適用范圍 | 緩慢/正常生長 | |
精確度 | 取決于生長測量儀：測量值的最大±4.5%（穩定偏移） ±(測量值的0.04%+0.3μm)(CR300 Logger) ±(測量值的0.1%+0.45μm)(DL18 Logger) | |
分辨率 | 0.01 μm（CR300 Logger） 0.2 μm（DL18 Logger） | |
線性系數 | <1% | |
傳感器的溫度系數 | <0.2 μm/°C | |
傳感器重量 | 13g，重量輕對植物影響小。 | |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％ | |
材料 | 不銹鋼和鋁 | |
傳感器長度 | 5米，最大可延長至100米 | |
紅外溫度傳感器 | ||
輸入電壓要求 | 4.5至24V直流 |
|
電流消耗 | 1.5mA（靜態），2.0mA（有源） | |
測量范圍 | -40~80℃ | |
校準不確定度（-30~65℃） | 0.2℃，當目標和檢測器溫度在20℃以內時 | |
校準不確定度（-40~80℃） | 0.5℃，當目標和檢測器溫度在20℃以內時 | |
測量重復性 | 小于0.05℃ | |
穩定性（長期飄移） | 當鍺過濾器保持在清潔狀態時，每年的斜率變化小于2%。 | |
響應時間 | 0.6s，階躍變化后檢測器信號達到95%的時間，SDI-12電路的最快數據傳輸速率為1s | |
測量重復性 | 小于0.05℃ | |
穩定性（長期飄移） | 當鍺過濾器保持在清潔狀態時，每年的斜率變化小于2% | |
視場 | 22°半角 | |
光譜范圍 | 8至14μm；大氣窗口 | |
操作環境 | -50至80℃；0至100%相對濕度（非冷凝） | |
尺寸 | 直徑23mm，長度60mm | |
質量 | 190g（含5m引線） | |
電纜 | 5m四芯屏蔽雙絞線，帶TPR護套（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性），可提供附加電纜 | |
T200W-200AH (200W/200AH太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 200W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 200AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
